Saldatore di serbatoi di cilindro con conchiglia

Conchiglia del cilindro del serbatoio in acciaio Suta longitudinale TIG Saldatura della macchina Saldatore del serbatoio Saldatura della lamiera di acciaio

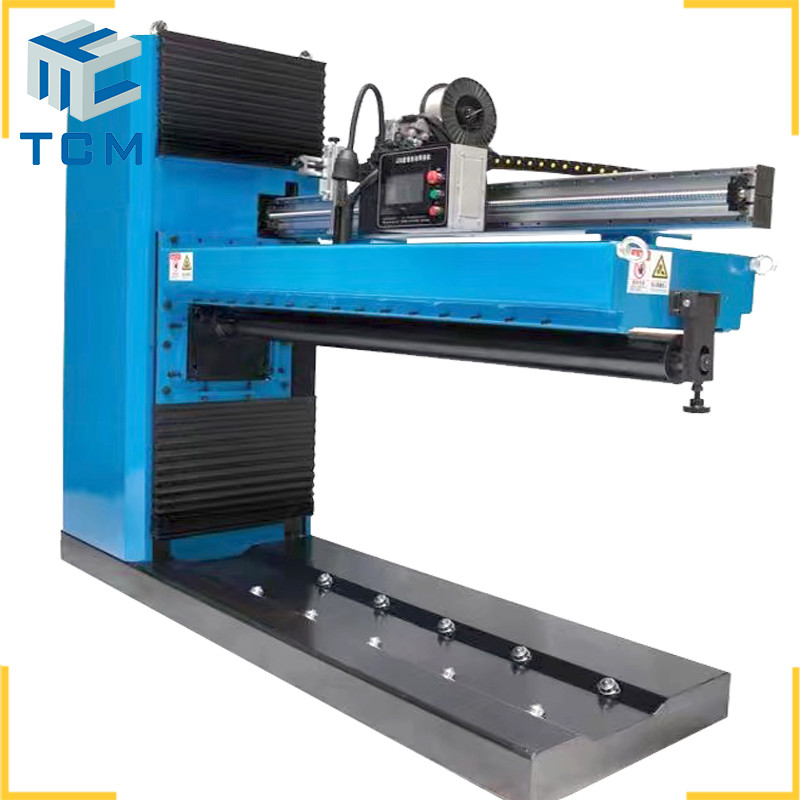

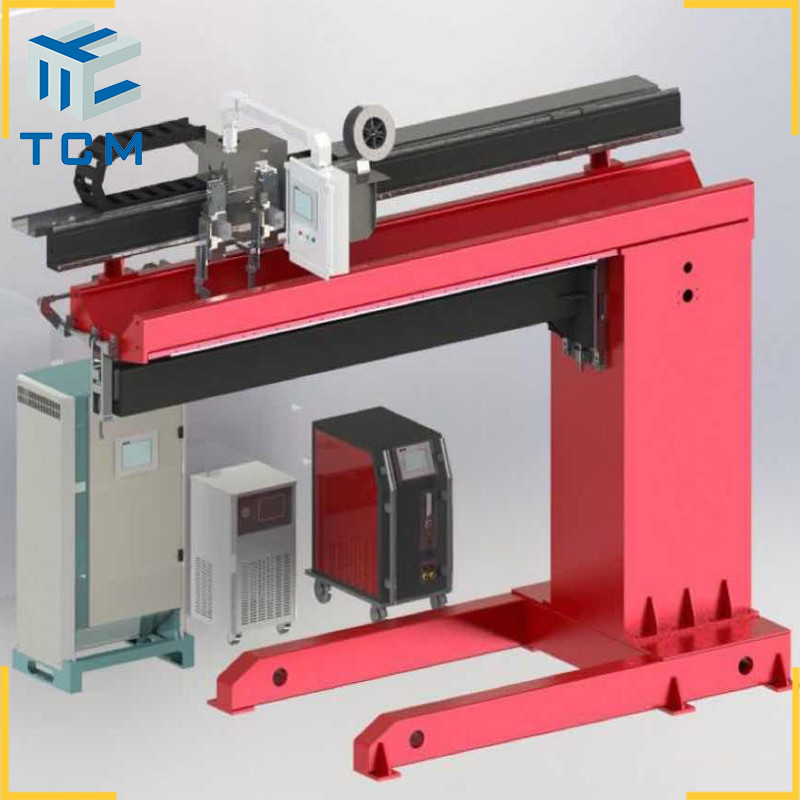

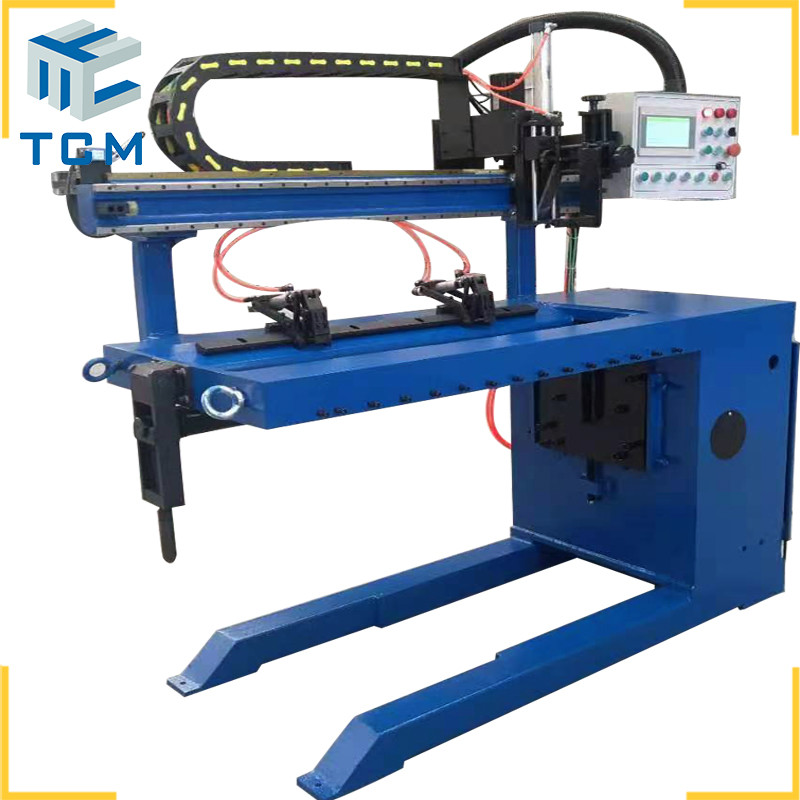

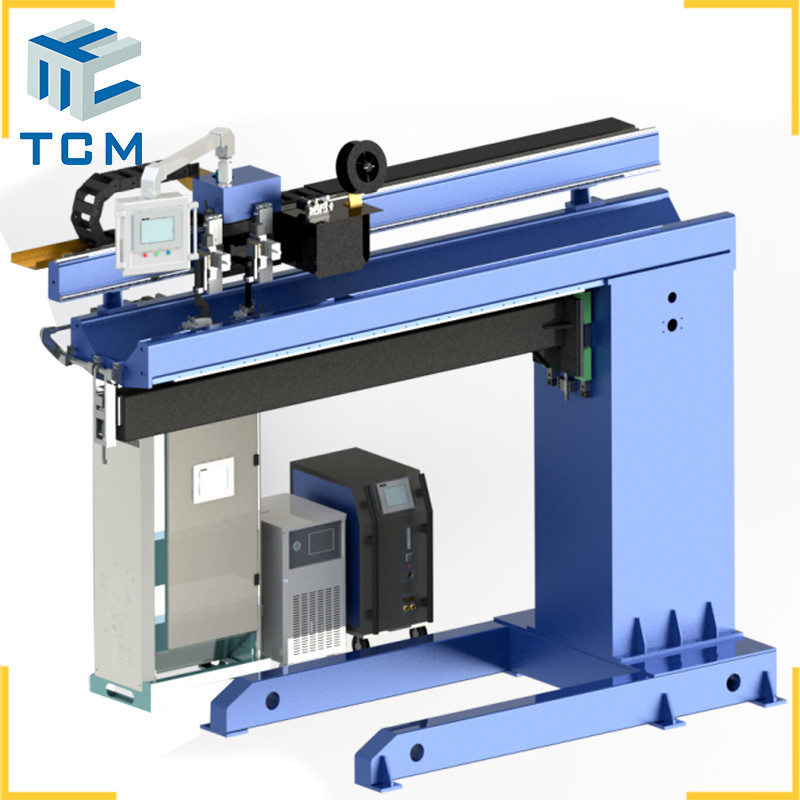

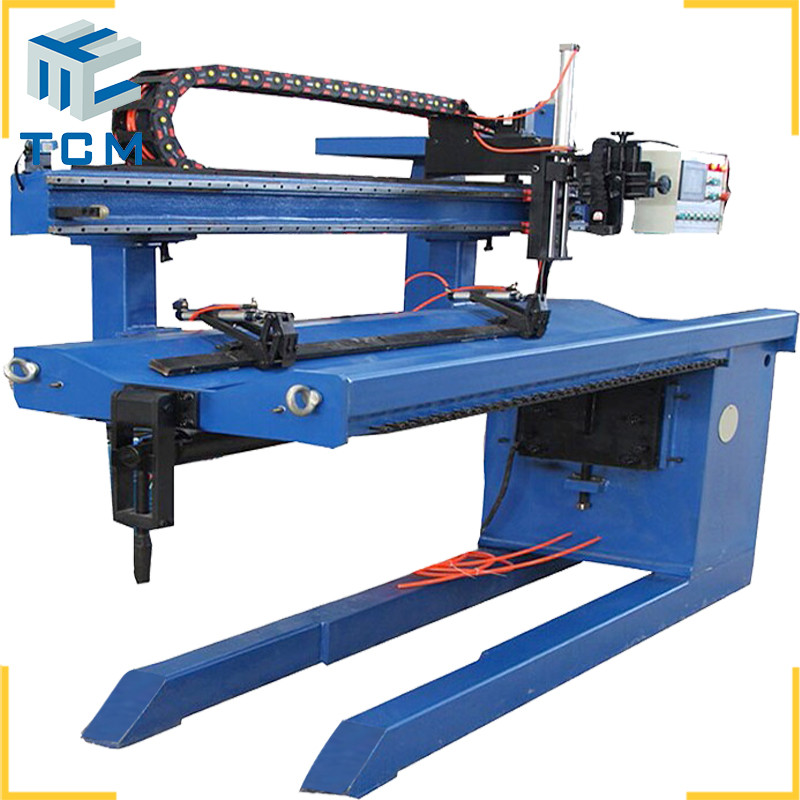

La macchina di saldatura a linea lunga della serie TCM-W è composta da una macchina di saldatura e da un sistema di controllo, c'è un cavo collegato a una macchina completa attraverso la macchina e il sistema di controllo,comodo da installare e mettere in servizio e altri lavori.

Saldatrice standard composta prevalentemente da telaio principale, apparecchio pneumatico di tipo chiavetta, albero del nocciolo di saldatura, supporto dell'albero, meccanismo di comando del cannone, meccanismo di sollevamento, torcia del meccanismo pneumatico,un meccanismo di regolazione della torcia di saldatura e un sistema di controllo pneumatico e altri componenti.

Il telaio principale adotta una struttura saldata di tipo telaio, con rigidità e resistenza sufficienti per soddisfare l'uso a lungo termine della stabilità dell'attrezzatura.per garantire la stabilità durante la saldatura- c'è una piccola porta sul lato del rivestimento del telaio principale; la porta laterale è dotata di un'unità di trattamento delle sorgenti d'aria, valvola solenoide,componenti di controllo pneumatico e dispositivi terminali di cablaggio elettrico.

Questo apparecchio pneumatico di tipo pianoforte è progettato per una cucitura longitudinale e un design unico di saldatura, premendo i tasti con un meccanismo di pressione speciale,il tasto premere il dito ha forza in avanti sul pezzo di lavoro, può eliminare automaticamente la distanza di montaggio dell'articolazione longitudinale.

Il dispositivo pneumatico di tipo chiave è costituito da trave, galleggiante d'aria, ecc. Il trave è una struttura saldata in acciaio, simmetria bilaterale, con sufficiente rigidità e resistenza, assicurando nessuna deformazione durante l'uso.La distanza tra i tasti sinistro e destro può essere regolato nella gamma di 5 ~ 30mm, in modo da adattarsi a diverse larghezza di cucitura di saldatura per diversi spessori di pezzo di lavoro.

L'estremità anteriore della pressione della piastra di tastiera di rame è parte consumabile, se brucia durante la saldatura, e non può premere il pezzo di lavoro strettamente e l'effetto di protezione dalle radiazioni diminuisce.Si prega di sostituire o riparare la pressione di rame danneggiato frequentementeAltrimenti, influenzerà la qualità della saldatura.

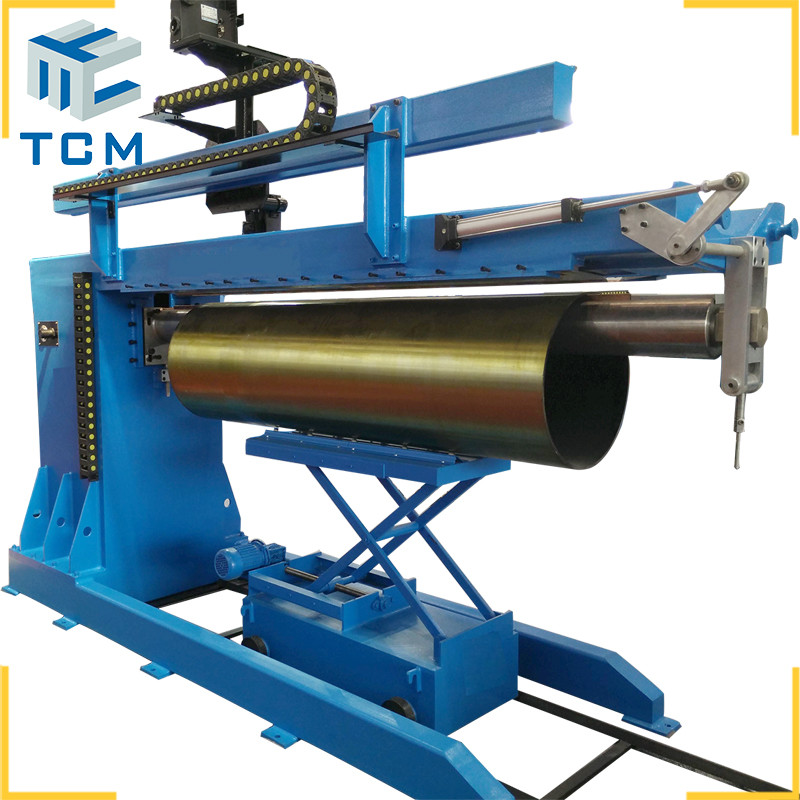

Il mandrello di saldatura come struttura di saldatura rigida a cilindro fornisce un supporto posteriore e una protezione per il pezzo da lavorare.fornire una buona protezione per il raffreddamento del pezzo durante la saldatura. Lungo il rivestimento protettivo dorsale la superficie superiore di lavorazione fuori dalla scanalatura di saldatura riflessione di formazione, può fornire la saldatura a lato singolo per il pezzo di lavoro durante la saldatura.L'altezza verticale dell'albero di base può essere regolato regolare la vite sulla base della macchina, in modo da adattarsi ai diversi spessori di fabbisogno di saldatura della piastra.pieno di atmosfera protettiva nella parte posteriore del pezzo di lavoro, costituendo un cuscino protettivo, fornisce la protezione del gas posteriore del pezzo da lavoro.

Il supporto del mandrello è fissato sulla pinza pneumatica di tipo piano su entrambe le estremità della trave, il supporto di blocco della parte finale dell'albero del nucleo di saldatura prima della saldatura,la trave e l'albero del nucleo di saldatura sono collegati tra loro, in modo che lo spazio tra il mandrino di saldatura e la trave non si deformi a causa della piastra chiave premere il pezzo di lavoro strettamente, per garantire la rigidità.

Parametro principale del saldatore TIG per la cucitura del serbatoio in acciaio, per la cucitura longitudinale della lamiera di acciaio:
